气动圆顶阀的工作原理有哪些呢？气动圆顶阀的安装如何进行呢？

发布日期：2020-12-22 18:07:58浏览次数：

气动圆顶阀的工作原理有哪些呢？气动圆顶阀的安装使用的要点都有哪些呢？气动圆顶阀运输和储存是怎么样的呢？

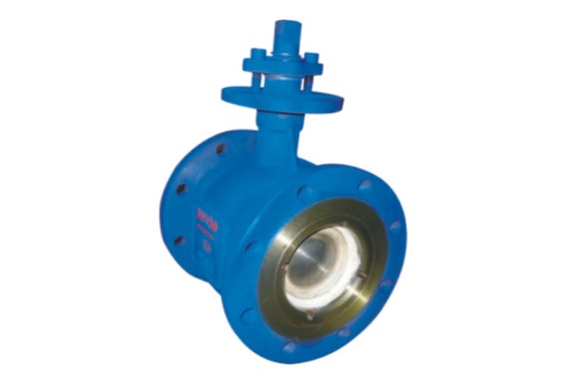

气动圆顶阀工作原理

气动圆顶阀阀芯是一个球面圆顶，圆顶阀在开关过程中，阀芯与橡胶密封圈间保持有约2mm的间隙，使阀芯与橡胶密封圈可以以无接触的方式运动，目的是使阀芯与密封圈之间不产生摩擦，减少磨损。圆顶阀的气动执行元件为全封闭回转推杆式气缸，直接驱动圆顶阀转动，有效地防止了灰尘进入其中造成磨损、泄漏等现象的发生。当圆顶阀处于关闭状态时，橡胶密封圈充气，膨胀紧紧地压在球面圆顶阀芯上，从而形成一个非常可靠的密封环带，阻止了管道内物料的流动。当圆顶阀开启时，橡胶密封圈排气，圆顶阀阀芯开启，此时阀门打开。

圆顶阀阀芯根据使用场合的不同，采用不同材料，表面进行不同硬化处理方式，利用阀芯光滑坚硬的表面，可保证与橡胶密封圈良好的紧密接触以保证密封的可靠。橡胶密封圈采用特种材料制成，具有耐高温、耐腐蚀、耐磨损、耐老化等特点，使用寿命长。阀门开启时，料口全流通无阻挡。该阀适用介质：气体，液体，半流体及固体粉末。

气动圆顶阀安装使用要点

1）安装前仔细阅读本说明书，并核对阀门型号、通径及技术参数。

2）严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适应，法兰两边加垫片。

3）两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。

4）该阀门出厂前已做调整和动态试验，气路已经连接完好。

5）主要易损件为密封圈和阀芯。

气动圆顶阀运输和储存

1）在搬运装卸和运输过程中应注意防止磕碰和撞击，防潮防压，以免损坏机件。

2）如不能及时安装应在产品易锈部位定期涂防锈油，外套塑料袋装入原包装箱，并存放在仓库或适宜的环境中，不得倒置。储存环境为：温度为-5～50℃，相对湿度不大于65%。

3）要定期检查阀门的存放情况，一旦发现问题应及时解决，避免有害因素损毁阀门。

九、气动圆顶阀订货须知

1、订货前未选定型号，请您提供相应的技术参数，如：管道通径，介质种类，介质温度，工作压力，连接方式，安装方式，环境温度，及其他特殊功能要求，我们会及时与您沟通落实相应的型号。
